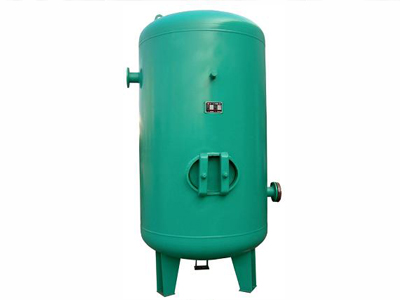

1.5方立式储气罐

1.5方立式储气罐是专门用于储存压缩空气的压力容器，主要用于存气缓冲，同时起稳定系统压力的作用，避免空压机频繁加卸载和除掉大部分的液态水。

产地：河北省>泊头市

供应商：东凤轮胎

技术咨询热线：13171994622

1.5方立式储气罐详细内容介绍INFORMATION

序号	规格	设计温度℃	容器总高H	容器内径φ	进气口			出气口			支座		排污阀	配套空压机（参考）容量m3/min
	容积/工作压力				H1	公称直径	螺纹	H2	公称直径	螺纹	φ1	d
1	0.3/0.8	100	1766	550	667	65	Rp1 1/2″	1367	65	Rp1 1/2″	400	20	Rc 3/4″	2.5-3
2	0.3/1.0		1766		667			1367						2.5-3
3	0.3/1.3		1768		668			1368						2.5-3
4	0.5/0.8	100	2100	600	680	65	Rp1 1/2″	1680	65	Rp1 1/2″	420	20	Rc 3/4″	4-5
5	0.5/1.0		2100		680			1680						4-5
6	0.5/1.3		2102		681			1681						4-5
7	0.6/0.8	100	2138	650	694	65	Rp1 1/2″	1704	65	Rp1 1/2″	470	24	Rc 3/4″	4.8-6
8	0.6/4.0		2138		694			1704						4.8-6
9	0.6/1.3		2140		695			1705						4.8-6
10	1.0/0.8	100	2274	850	792	80	Rp1 1/2″	1792	80	Rp1 1/2″	600	24	Rc1″	8-10
11	1.0/1.0		2276		793			1793						8-10
12	1.0/1.3		2278		794			1794						8-10
13	1.5/0.8	100	2536	950	768	80	Rp1 1/2″	2068	80	Rp1 1/2″	670	24	R1″	12-15
14	1.5/1.0		2538		769			2069						12-15
15	1.5/1.3		2542		771			2071						12-15
16	2.0/0.8	100	2701	1100	855	80	Rp1 1/2″	2155	80	Rp1 1/2″	770	24	R1″	12-15
17	2.0/1.0		2702		856			2156						16-20
18	2.0/1.3		2706		858			2158						16-20
19	2.5/0.8	100	2756	1200	883	80		2183	80		840	24	R1″	16-20
20	2.5/1.0		2712		881			2181						16-20
21	2.5/1.3		2718		883			2183						20-25
22	3.0/0.8	100	2952	1200	831	100		2381	100		950	24	R1″	24-30
23	3.0/1.0		2806		908			2208						24-30
24	3.0/1.3		2810	1300	910			2210						24-30
25	4.0/0.8	100	3152	1400	930	150		2530	150		1050	30	R1″	32-40
26	4.0/1.0		2906	1500	957			2207						32-40
27	4.0/1.3		2910		959			2209						32-40
28	5.0/0.8	100	3748	1400	928	150		3128	150		1050	30	R1″	40-50
29	5.0/4.0		3752		930			3130						40-50
30	5.0/1.3		3756		932			3132						40-50
31	6.0/0.8	100	4448	1400	931	150		3831	150		1050	30	R1″	48-60
32	6.0/1.0		4450		933			3833						48-60
33	6.0/1.3		4452		935			3835						48-60
34	8.0/0.8	100	4554	1600	982	150		3832	150		1200	30	R1″	64-80
35	8.0/1.0		4556		984			3834						64-80
36	8.0/1.3		4560		985			3835						64-80
37	10/0.8	100	4176	1900	1208	150		3328	150		1400	30	R1″	80
38	10/1.0		4180		1210			3330						80
39	10/1.3		4182		1212			3332						80

序号	规格	设计温度℃	容器总高H	容器内径φ	进气口		出气口		支座		排污阀	配套空压机（参考）容量m3/min
序号	容积/工作压力	设计温度℃	容器总高H	容器内径φ	H1	公称直径	H2	公称直径	φ1	d	排污阀	配套空压机（参考）容量m3/min
1	0.3/1.6	100	1768	550	668	65	1368	65	400	20	Rc 3/4″	2.5-3
2	0.3/2.5		1770		669		1369					2.5-3
3	0.3/30		1772		670		1370					2.5-3
4	0.3/4.0	100	1776		672		1372					2.5-3
5	0.6/1.6		2140	650	695	65	1705	65	470	20	Rc 3/4″	4.8-6
6	0.6/2.5		2141		697		1707					4.8-6
7	0.6/3.0	100	2145		699		1709					4.8-6
8	0.6/4.0		2149		701		1711					4.8-6
9	1.0/1.6		2406	800	801	80	1921	80	560	24	Rc 3/4″	8-10
10	1.0/2.5	100	2416		805		1925					8-10
11	1.0/3.0		2420		807		1927					8-10
12	1.0/4.0		2478		804		1874					8-10
13	1.5/1.6	100	2538	950	769	80	2069	80	670	24	Rc 3/4″	12-15
14	1.5/2.5		2546		773		2073					12-15
15	1.5/3.0		2550		775		2075					12-15
16	1.5/4.0	100	2554		777		2077					12-15
17	2.0/1.6		2704	1100	857	80	2157	80	740	24	Rc1″	16-20
18	2.0/2.5		2784		862		2112					16-20
19	2.0/3.0	100	2718		864		2164					16-20
20	2.0/4.0		2726		868		2168					16-20
21	2.5/1.6		2756	1200	883	80	2183	80	840	24	Rc1″	20-25
22	2.5/2.5	100	2768		889		2189					20-25
23	2.5/3.0		2772		891		2191					20-25
24	2.5/4.0		2776		893		2193					20-25
25	3.0/1.6	100	2810	1300	910	100	2210	100	950	24	Rc1″	24-30
26	3.0/2.5		2818		914		2214					24-30
27	3.0/3.0		2906		918		2218					24-30
28	4.0/1.6	100	2914	1500	962	150	2212	150	1100	30	Rc1″	32-40
29	4.0/2.5		2922		966		2216					32-40
30	4.0/3.0		2930		970		2220					32-40
31	5.0/1.6	100	3760	1400	953	150	3130	150	1050	30	Rc1″	40-50
32	5.0/2.5		3752		930		3130					40-50
33	5.0/3.0		3764		937		3137					40-50
34	6.0/1.6	100	4456	1400	932	150	3382	150	1100	30	Rc1″	48-60
35	6.0/2.5		3864		961		3161					48-60
36	6.0/3.0		3872		963		3163					48-60
37	8.0/1.6	100	4546	1600	987	150	3837	150	1200	30	Rc1″	64-80
38	8.0/2.5		4576		993		3843					64-80
39	8.0/3.0		4580		995		3845					64-80
40	10/1.6	100	3878	2000	1187	150	2987	150	1500	30	Rc1″	80
41	12/1.6	100	4518	2000	1139	150	3689	150	1500	30	Rc1″	80
42	15/1.6	100	4848	2200	1144	150	3834	150	1650	30	Rc1″	80
43	20/1.6	100	5252	2400	1306	150	4206	150	1800	36	Rc1″	80
44	25/1.6	100	6264	2400	1382	200	5102	200	1800	36	Rc1″	80
45	30/1.6	100	6843	2500	1322	200	5872	200	1800	36	Rc1″	80
